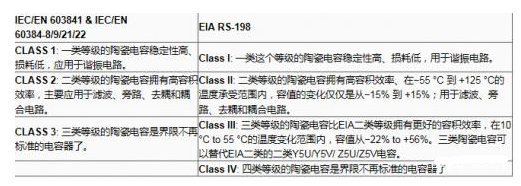

陶瓷电容的温度系数代码的含义是一个常见的问题，这些代码表示在一定的范围内，电容容值随温度的变化而变化规律。理解这些代码首先要知道代码所遵循的标准和等级分类。这些代码主要被分为国际电工技术委员会（IEC）和美国电子工业联合会（EIA）标准。[敏感词]是两种不同等级的分类和定义。

关于温度等级的分类的理解，可以参考温度系数的详细参数。

根据一类等级EIA-RS-198标准

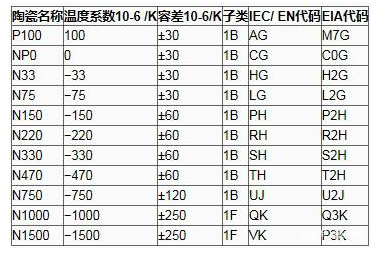

一类等级IEC/EN 60384-8/21 和 EIA-RS-198

根据上面的表可以看出，一个“NP0”电容和“C0G”电容的漂移都为0，容差都为±30 ppm/K；一个“N1500” 电容和“P3K”电容的漂移都为1500 ppm/K，最大容差都为±250 ppm/°C。

请注意IEC和EIA标准的电容代码为工业电容代码，这不同于军用电容代码。

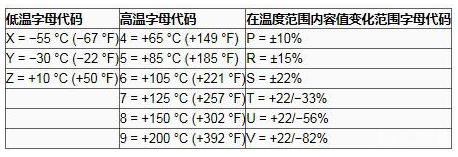

二类等级参照EIA RS-198标准

举个列子，一个代码为Z5U的电容工作温度范围为+10 °C 到 +85 °C，容差为+22% 到 56%；一个X7R的电容的工作温度为55 °C 到 +125 °C，容差为±15%。

[敏感词]是一些常见二类等级的工作温度和容差参数：

X8R (55/+150, ΔC/C0 = ±15%)

X7R (55/+125 °C, ΔC/C0 = ±15%)

X6R (55/+105 °C, ΔC/C0 = ±15%)

X5R (55/+85 °C, ΔC/C0 = ±15%)

X7S (55/+125, ΔC/C0 = ±22%)

Z5U (+10/+85 °C, ΔC/C0 = +22/56%)

Y5V (30/+85 °C, ΔC/C0 = +22/82%)

二类等级参照IEC/EN 60384-9/22标准

在一些情况下，EIA代码跟IEC/EN代码可以对应起来的，可能会有些微小的变化，但一般可以接受。[敏感词]是一些对用：

X7R 与2X1相关

Z5U 与2E6相关

Y5V 与2F4相似；区别： Y5V （ΔC/C0 = +30/80%），2F4（ΔC/C0 = +30/80%）

X7S 与2C1相似；区别： X7S （ΔC/C0 = ±20%），2C1 （ΔC/C0 = ±22%）

X8R 没有相似的 IEC/EN 代码。
