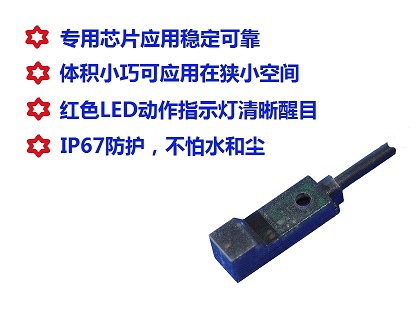

名稱:S8微型接近傳感器-前面檢測 |
| 特點 |
▲可靠性高、使用壽命長 |
▲優質元件高可靠性 |
| ▲體積極小，可應用在狹小空間 |
▲可替代進口品牌的同類產品 |
| 直流(DC) 3線式/3-Wire output |
| 型號 |
NPN型 |
3LS8-Q2N1 |
3LS8-Q2N2 |
| PNP型 |
3LS8-Q2P1 |
3LS8-Q2P2 |
| 輸出形態 |
NO |
NC |
| 檢測面 |
前面檢測 |
| 最大檢測距離(注2) |
2.2mm±10% |
| 穩定檢測距離(注3) |
0-1.8mm |
| 應差距離 |
工作距離的10％以下 (使用標準檢測物體) |
| 重復精度 |
小于5% |
| 檢測物體 |
磁性金屬 (非磁性金屬時檢測距離會減小) |
| 標準檢測物 |
鐵12×12×1mm |
| 反應頻率 |
1000Hz (MAX) |
| 電壓范圍 |
DC12～24V 脈沖(p-p)10%以下(可選5-30V寬電源型） |
| 消耗電流 |
10mA以下 |
| 輸出壓降 |
最大200mA(24V), 剩余電壓:最大1V(導線長2米時） |
| 顯示燈 |
動作顯示燈（紅色LED） |
| 輸出形態 |
1型：NO ；2型：NC |
| 保護回路 |
反接保護、浪涌吸收、負載短路保護 |
| 環境性能 |
使用溫度 |
-30～+70℃（±10℃距離變化<0.05mm） 存儲時：-20～+60℃（不結冰、結露） |
| 使用濕度 |
45～85％RH， 存儲時：35～95％RH |
| 耐振動 |
頻率10～55Hz 雙振幅1.5mm X,Y和Z方向各2小時 |
| 耐沖擊 |
頻率500m/s2(約50G) X,Y和Z方向各3次 |
| 連接方式 |
截面積為0.18mm²的3芯導線或耐高溫硅膠線(標準導線長2m 或 按要求定制) |
| 材質 |
外殼：PC |

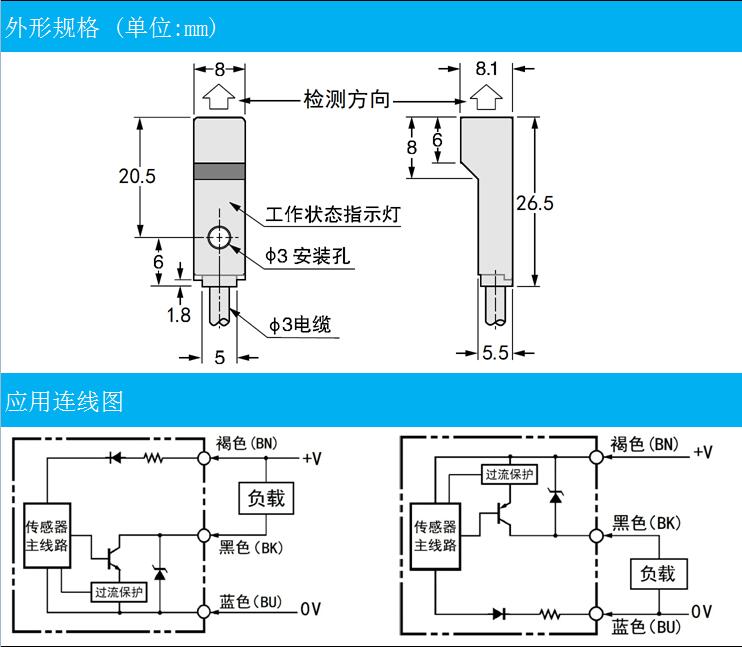

| 外形規格 |
8*8*26mm |
| 重量 |
約30g |
| 附件 |
使用說明書 |
