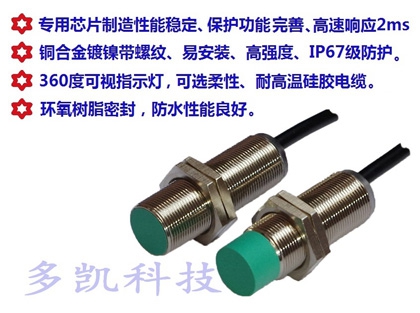

| M18電感式接近開關/接近傳感器 |
| 直流三線式 /DC-3WIRE |
| 型號 |
NPN NO
NPN NC |
3LR18-L6N1 |
3LR18-P9N1 |
| 3LR18-L6N2 |
3LR18-P9N2 |
PNP NO
PNP NC |
3LR18-L6P1 |
3LR18-P9P1 |
| 3LR18-L6P2 |
3LR18-P9P2 |
|

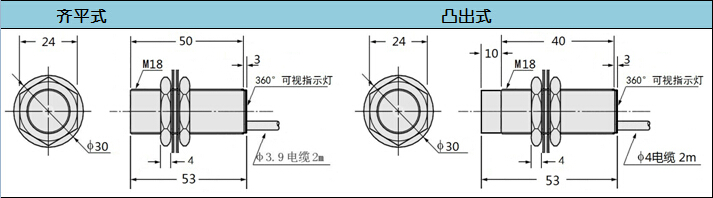

安裝方式 |
齊平式 |
凸出式 |
|
外觀尺寸 |
Φ18*48 |
Φ18*48 |
|
最大檢測距離 |
6mm±10% |
9mm±10% |
|
穩定檢測距離 |
0～4.8mm |
0～7mm |
|
應差距離 |
工作距離的±10％以下(使用標準檢測物體) |
|
重復精度 |
≤1% |
|
檢測物體 |
磁性金屬(非磁性金屬時檢測距離減小) |
|
標準檢測物 |
鐵18×18×1mm |
|
反應頻率 |
400Hz |
350Hz |
|
電源電壓(電壓范圍) |
DC12V－24V（DC6～30V） 脈沖(p-p)10%以下 |
|
消耗電流 |
10mA以下 |
|
控制輸出 |
最大100mA (30V), :≤1V (導線長2米時） |
|
溫度范圍 |
-35～+70℃，變化±10℃時、檢測距離≤±5% |
|
顯示燈 |
360°可見動作顯示燈（紅色LED） |
|
輸出形態 |
1型：NO ；2型：NC , |
|
保護回路 |
反接保護、浪涌吸收、負載短路保護 |
|
連接方式 |
截面積為0.3mm²的3芯導線，引出型(標準導線長2m或按要求定制) |
| 直流二線式/DC-2WIRE |
| 型號 |
2LR18-L6NO |
2LR18-P9NO |
| 外觀尺寸 |
Φ18*48 |
Φ18*48 |
| 安裝方式 |
齊平式 |
凸出式 |
| 最大檢測距離 |
6mm±10% |
9mm±10% |
| 穩定檢測距離 |
0～4.8mm |
0～7mm |
| 應差距離 |
工作距離的±10％以下(使用標準檢測物體) |
| 重復精度 |
≤1% |
| 檢測物體 |
磁性金屬(非磁性金屬時檢測距離減小) |
| 標準檢測物 |
鐵 18×18×1mm |
| 反應頻率 |
300Hz |
| 電源電壓(電壓范圍) |
DC12V－24V（DC6～30V） 脈沖(p-p)10%以下 |
| 泄漏電流 |
1mA以下 |
| 控制輸出 |
開關容量 |
3-100mA |
| 殘留電壓 |
≤3.5V（100mA.導線2M時） |
| 顯示燈 |
360°可見動作顯示燈（紅色LED） |
| 保護回路 |
短路保護、浪涌吸收,溫度范圍：-35～+70℃，變化±10℃時、檢測距離≤±5% |
| 連接方式 |
截面積為0.3mm²的2芯導線，(標準導線長2m或按要求定制) |
| 交流二線式 /DC-2WIRE |
| 型號 |
NO型 |
2LR18-L6AO |
2LR18-P9AO |
|
NC型 |
2LR18-L6AC |
2LR18-P9AC |
|
最大檢測距離 |
6mm±10% |
9mm±10% |
|
穩定檢測距離 |
0～4.8mm |
0～7.2mm |
|
應差距離 |
工作距離的10％以下(使用標準檢測物體) |
|
檢測物體 |
鐵、磁性金屬(非磁性金屬時檢測距離可能減小) |
|
反應頻率 |
20Hz |
|
電源電壓(電壓范圍) |
AC100V－240V（AC60～250V） 50-60Hz |
|
泄漏電流 |
小于2.5mA |
|
控制輸出 |
AC220V時3-100mA ，(最大200mA) |
|
顯示燈 |
360°可見動作顯示燈（紅色LED） |
|
保護電路 |
浪涌吸收 |
|
剩余電壓 |
小于10V |
|
環境性能 |
使用溫度 |
-35～+70℃， 存儲時:-30～+80℃（不結冰、結露） |
|
使用濕度 |
35～85％RH， 存儲時：35～95％RH |
|
耐電壓 |
AC1,000V 1分鐘 所有連接端子與外殼之間 |
|
絕緣電阻 |
所有連接端子與外殼之間，50MΩ以上，基于DC500V兆歐表 |
|
溫度特性 |
溫度范圍：-35～+70℃，變化±10℃時、檢測距離≤±5% |
|
保護構造 |
IEC規格 IP67 |
|
連接方式 |
0.3mm² 2芯PVC導線 ，標準長2m（可定制） |
|
材質 |
外殼：黃銅(鍍鎳)，檢測部：PC，指示燈部：PC |
|
附件 |
使用說明書，螺母：2個，齒鎖墊圈：2個 |
