在我國乃至全球工業自動化的不斷進步與發展，接近開關的使用也是種類繁多，性能參差不齊;
我司雖專業生產電感式 接近傳感器和紅外線光電開關，也同樣存在種類型號繁多，為了使用時能更好地對比選項，現就針對多凱運用最多、使用最頻繁的種類之一LR系列的部分技術參數和性能指標相對應之型號整理匯總后大家供參考。
一、LR系列的分類
1、按電壓區分

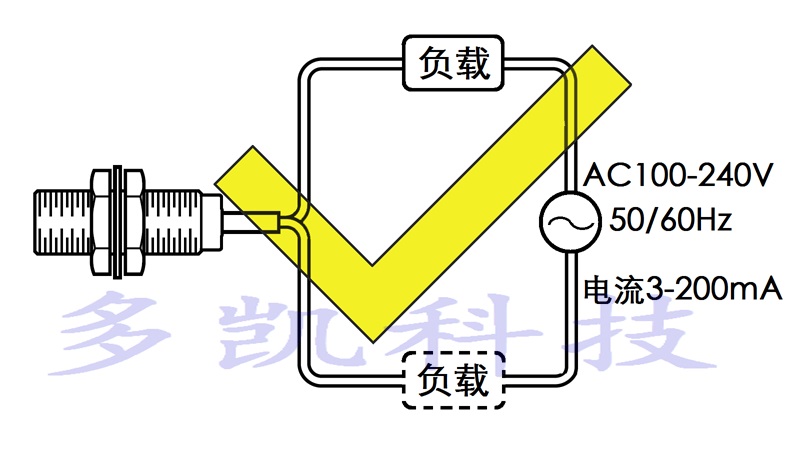

1-1、高電壓型：兩線制 AC 交流 60V~250V
1-1-1、漏泄電流：小于2.3mA
1-1-2、控制輸出：AC 220V時3-100mA(MAX：200mA)
1-1-3、剩余電壓：小于10V
1-1-4、保護功能：浪涌吸收
1-1-5、反應頻率：20Hz
1-1-6、輸出形態：常開或常閉
1-1-7、引線長度：標準線長2M
1-2、低電壓型：DC 直流 10~30V
1-2-1、反應頻率：300~1KHz
1-2-2、消耗電流：二線式泄漏電流:1mA以下；三線式、四線式 ：10mA以下
1-2-3、殘留電壓(導線長2米時）：二線式殘留電壓:5V以下<100mA.>
三線式、四線式 ：最大1V
1-2-4、開關容量：100mA、30V DC (最大200mA)/二線式:3-100mA
1-2-5、輸出形態（NPN；PNP）：常開；常閉；常開+常閉
1-2-6、保護功能：浪涌吸收、輸出端過流(短路)保護、反接保護（二線式除外）
1-2-7、定制功能：可定制超低電壓5~12V或超寬低電壓10~50V，
或定制超小、超短型；或定制耐高低溫、柔性強引線、引線長度；或定制檢測距離。
2、以接線方式區分的不同規格型號

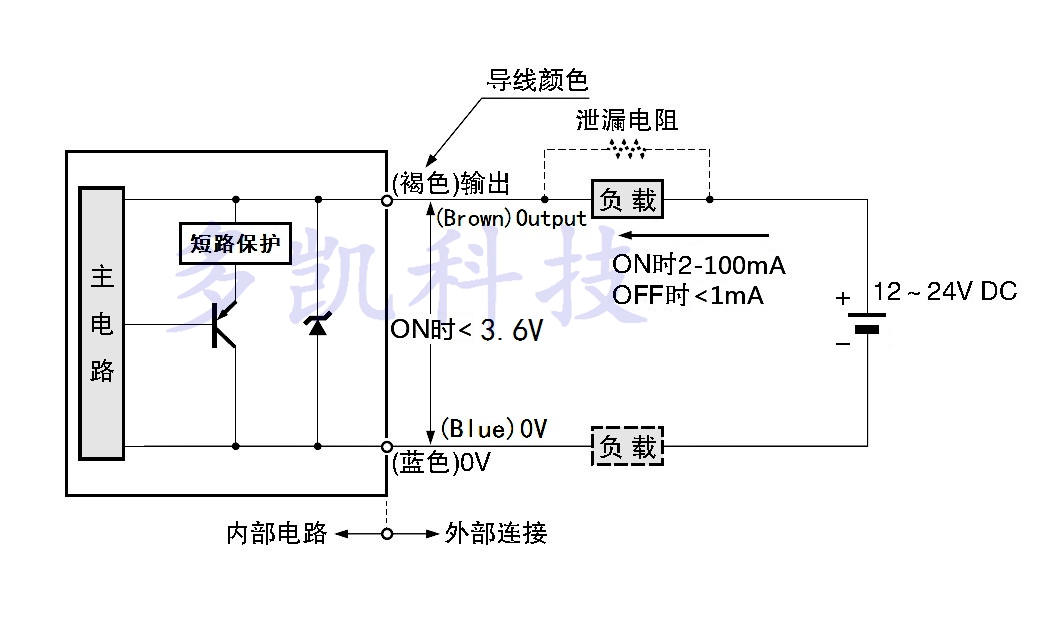

2-1、兩線制(又稱二線式)
2-1-1、外形尺寸：M12*42mm ，M18*50mm ，M30*55mm ，
檢測距離：齊平式3mm，6mm，10mm /凸出式5mm，9mm，15mm
AC 交流：2LR12-L3AO；2LR12-L3AC；P2LR12-L3AO； P2LR12-L3AC；
2LR12-P5AO；2LR12-P5AC； P2LR12-L5AO； P2LR12-L5AC；
2LR18-L6AO；2LR18-L6AC；2LR18-P9AO；2LR18-P9AC；
2LR30-L10AO；2LR30-L10AC；2LR30-P15AO；2LR30-P15AC；
DC 直流：LR12-L3NO；P2LR12-L3NO；2LR12-L3NC；P2LR12-L3NC；
2LR12-L5NO； 2LR12-L5NC； P2LR12-L5NO；P2LR12-L5NC；
2LR18-L6NO；2LR18-L6NC；2LR18-P9NO；2LR18-P9NC；
2LR30-L10NO；2LR30-L10NC；2LR30-P15NO；2LR30-P15NC；
2-2、三線制（僅 DC 直流）

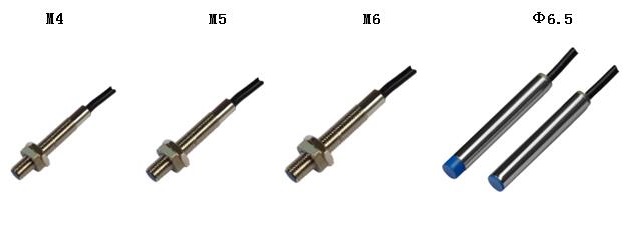

2-2-1、超小型——尺寸：M4、M5*30mm/M6*35mm，檢測距離：齊平式0.8mm/1mm
3LR4-L0.8N1；3LR4-L0.8N2；3LR5-L0.8N1；3LR5-L0.8N2；3LR6-L1N1；3LR6-L1N2；
3LR4-L0.8P1；3LR4-L0.8P2；3LR5-L0.8P1；3LR5-L0.8P2；3LR6-L1P1；3LR6-L1P2；
2-2-2、外形尺寸：Φ6.5*45mm，M8*45mm ，檢測距離：齊平式1.5mm /凸出式2mm
3LR6.5-L1.5N1；3LR6.5-L1.5N2；3LR6.5-P2N1；3LR6.5-P2N2；
3LR8-L1.5N1；3LR8-L1.5N2；3LR8-L1.5P1；3LR8-L1.5P2；
3LR6.5-L1.5P1；3LR6.5-L1.5P2；3LR6.5-P2P1；3LR6.5-P2P2；
3LR8-P2N1；3LR8-P2N2；3LR8-P2P1；3LR8-P2P2；
2-2-3、外形尺寸：M12*42mm ，M18*50mm ，M30*55mm ，
檢測距離：齊平式3mm，6mm，10mm /凸出式5mm，9mm，15mm
3LR12-L3N1；3LR12-L3N2；3LR12-L3P1；3LR12-L3P2；
3LR12-P5N1；3LR12-P5N2；3LR12-P5P1；3LR12-P5P1；
3LR18-L6N1；3LR18-L6N2；3LR18-L6P1；3LR18-L6P2；
3LR18-P9N1；3LR18-P9N2；3LR18-P9P1；3LR18-P9P2；
3LR30-L10N1；3LR30-L10N2；3LR30-L10P1；3LR30-L10P2；
3LR30-P15N1；3LR30-P15N2；3LR30-P15P1；3LR30-P15P2；
2-3、四線制
外形尺寸：M12*42mm ，M18*50mm ，M30*55mm ，
檢測距離：齊平式3mm，6mm，10mm /凸出式5mm，9mm，15mm
4LR12-L3N；P4LR12-L3N；P4LR12-L5N；4LR12-L3P；
P4LR12-L3P；P4LR12-L5P；4LR12-P5N；4LR12-P5P；
4LR18-L6N；4LR18-L6P； 4LR18-P9N；4LR18-P9P；
4LR30-L10N；4LR30-L10P；4LR30-P15N；4LR30-P15P；

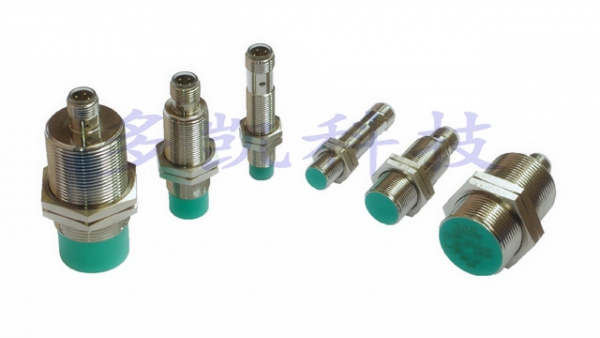

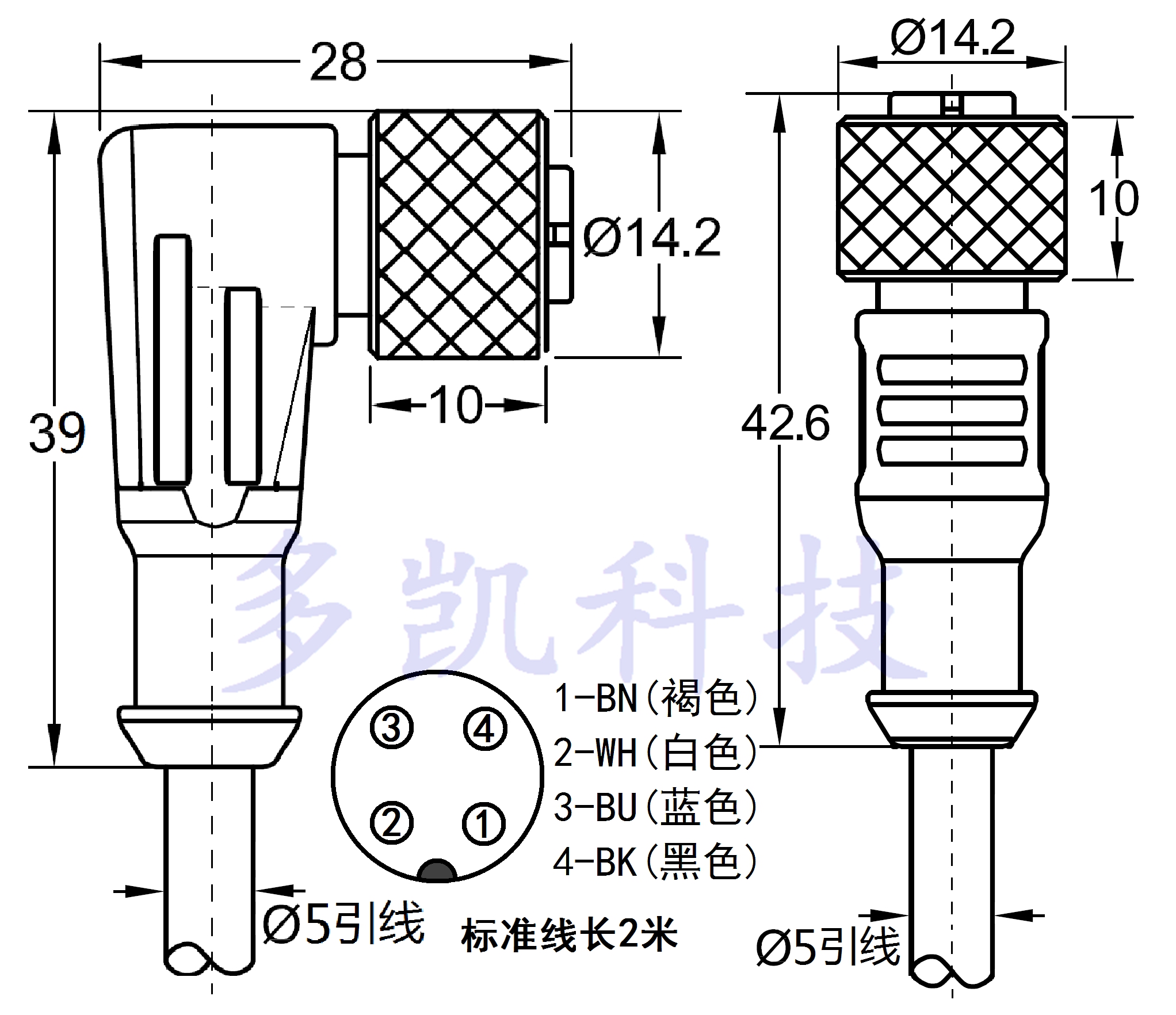

2-4、四線航空插頭型
外形尺寸：M12*56(61)mm，M18*54(64)mm ，M30*60(76)mm ，
檢測距離：齊平式3mm，6mm，10mm /凸出式5mm，9mm，15mm
C4LR12-L3N；C4LR12-L3P；C4LR12-P5N；C4LR12-L3P；
C4LR18-L6N；C4LR18-L6P；C4LR18-P9N；C4LR18-P9P；
C4LR30-L10N；C4LR30-L10P；C4LR30-P15N；C4LR30-P15P；
